Вымпел-15
Автоматическое зарядное устройство для 12-вольтовых аккумуляторных батарей ООО "НПП "ОРИОН".
Преимущество зарядного устройства Вымпел-15:
- Дешевизна. Доступно для любого автолюбителя который хочет продлить срок службы аккумулятора автомобиля.
- Простота настройки. Подключил к аккумулятору и включил в розетку. Все остальное зарядное устройство сделает самостоятельно.
- Маленькие размеры и вес в сравнении с трансформаторными аналогами.
- Безопасность для аккумулятора. Прожарить аккумулятор если оставить на ночь им не получится.
- Отечественная разработка и производство.

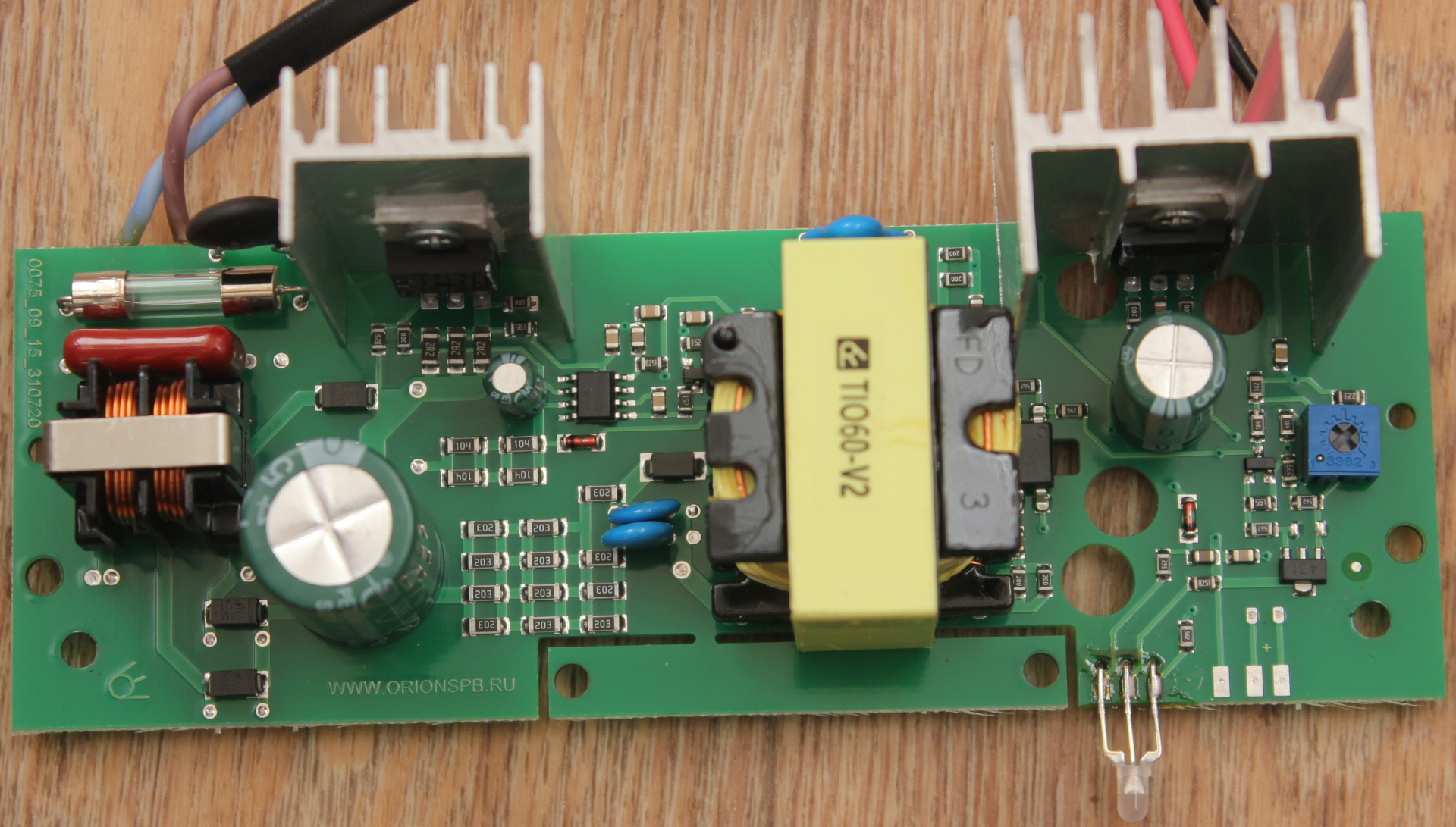

- Есть встроенный подстроечный резистор для регулировки максимального напряжения.
Недостатки зарядного устройства Вымпел-15:
- Данное зарядное устройство относится к эконом классу и примерно соответствует безымянным китайским зарядным устройствам.
- Примитивная защита устройства от замыкания и смены полярности с помощью предохранителя. Судя по отзывам пользователей данного прибора, предохранитель редко когда успевает вовремя сработать и часть дорожек на плате успевает сгореть.
- Отсутствует принудительное охлаждение платы.

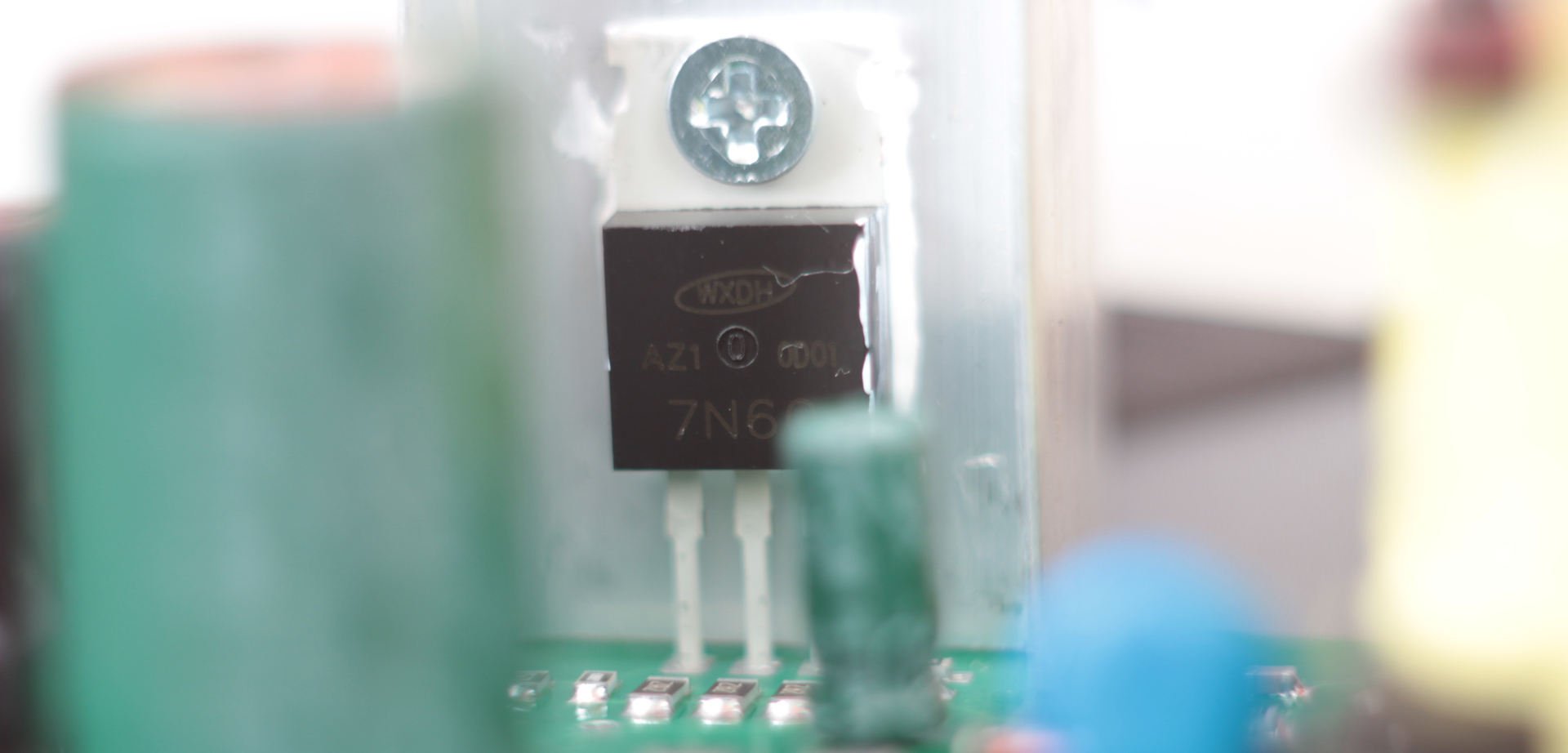

- Радиатор на силовым транзисторе меньше чем необходимо для надежной работы устройства.
- Низкая влагостойкость.

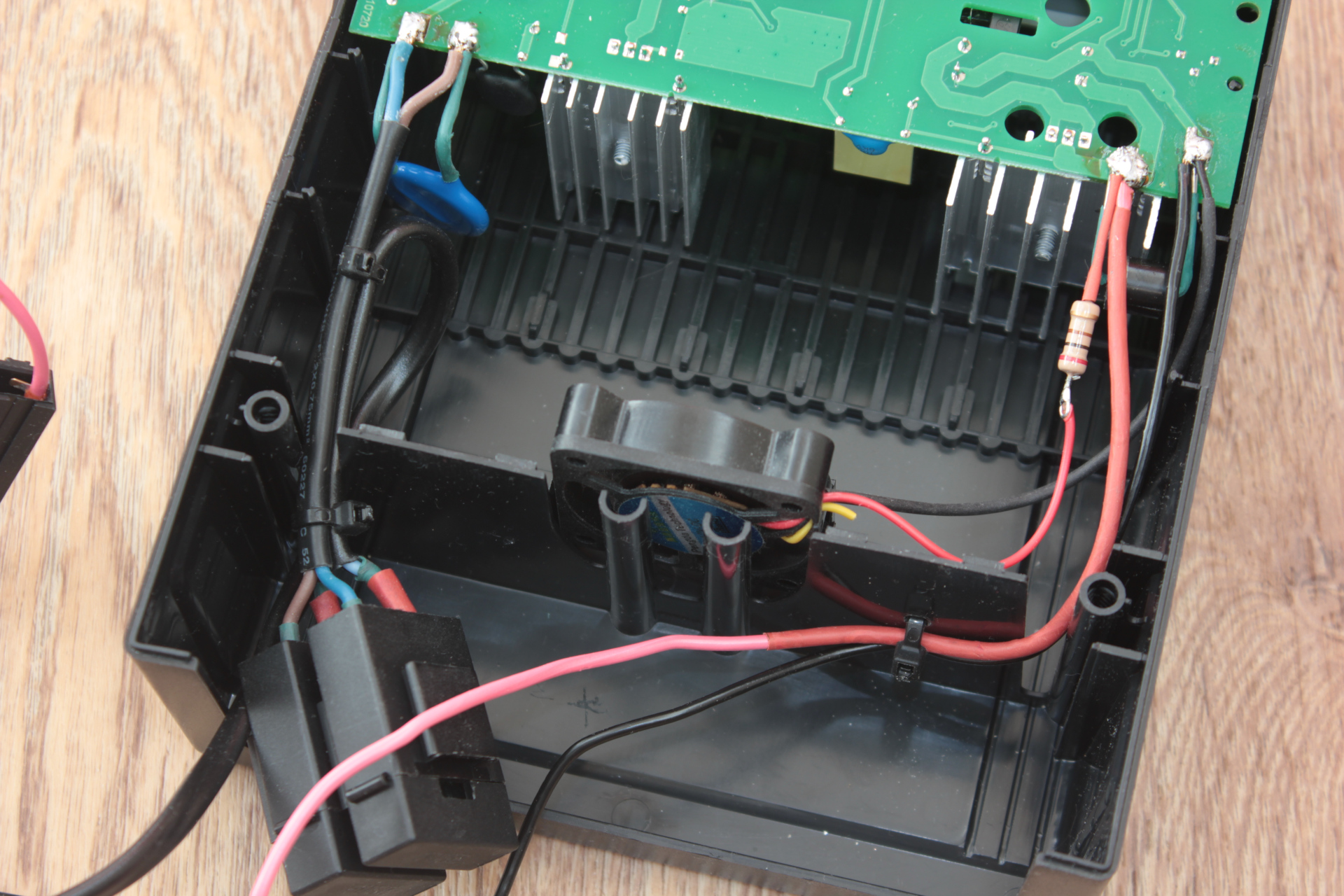

Была проведена доработка данного зарядного устройства:

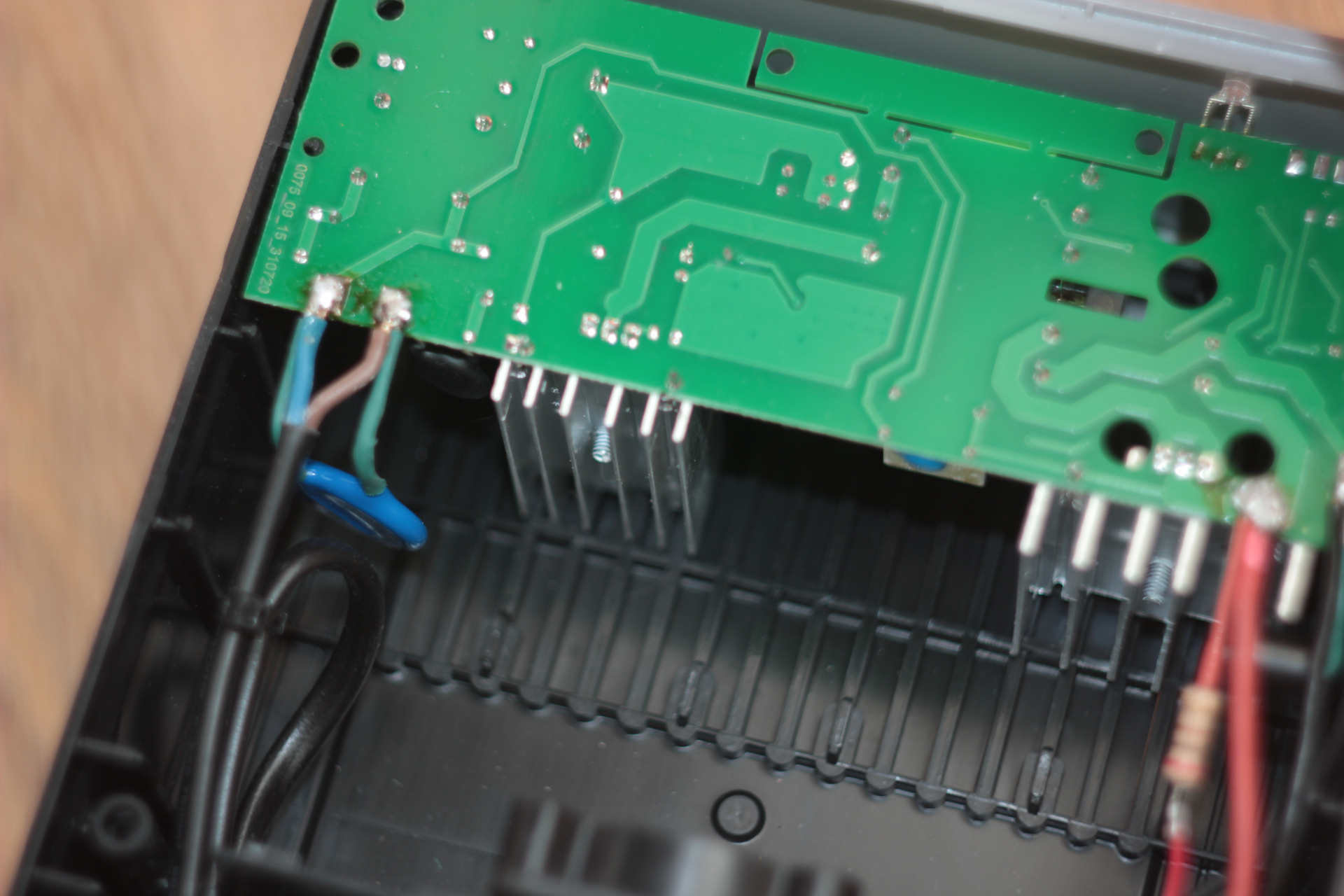

- На входе питания был установлен варистор S20K320 и два автомобильных предохранителя в корпусе. При любом всплеске высокого напряжения варистор примет его на себя и не пропустит его дальше.
- Установлен маленький вентилятор.

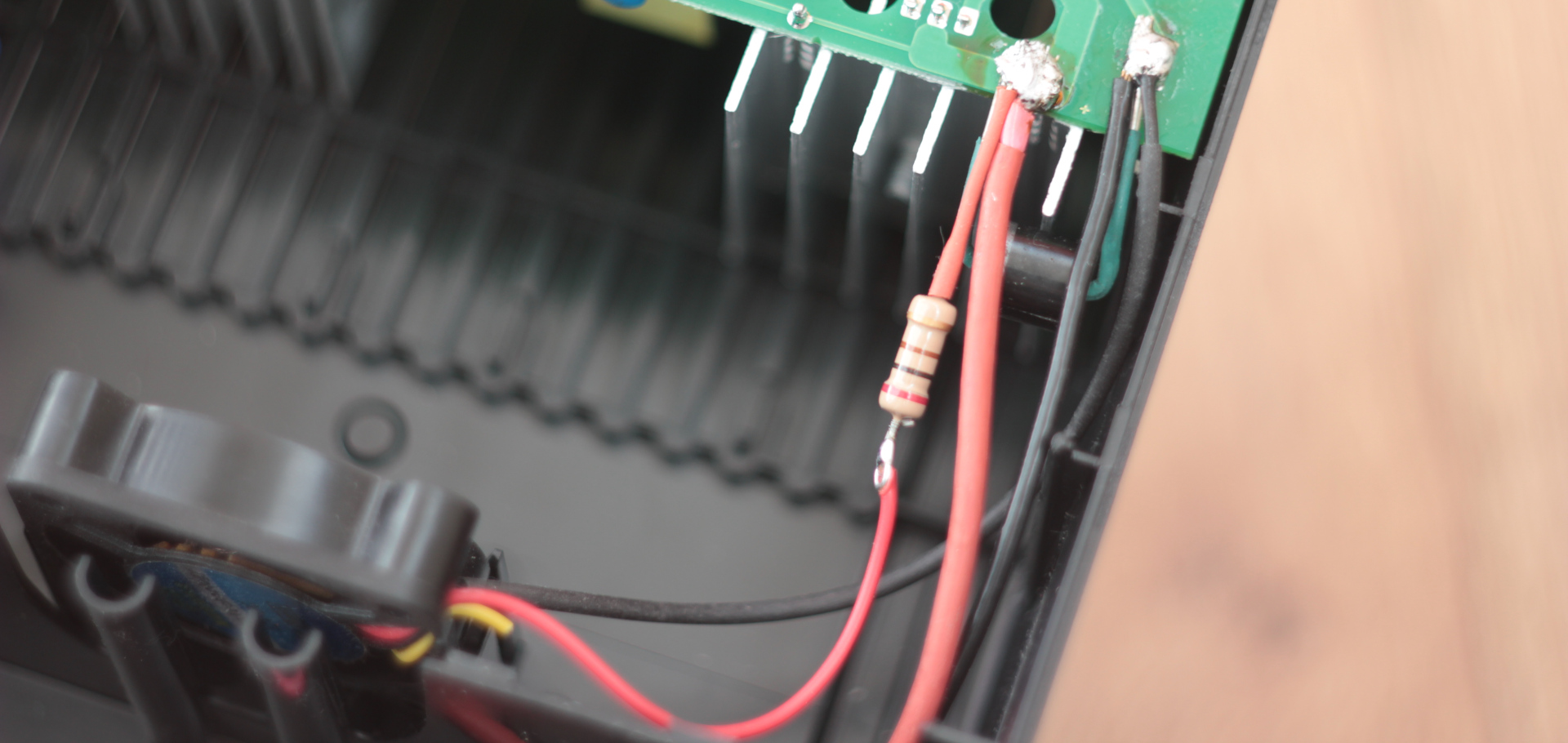

- На низковольтный выход был поставлен диод 10A10 для защиты от обратного напряжения. Тем самым если перепутать полярность подключения клемм на аккумуляторе данный диод накоротко замкнет ток на себя и тем самым даст больше времени на то чтобы сработал предохранитель, прежде чем на плате начнутся какие либо необратимые повреждения.

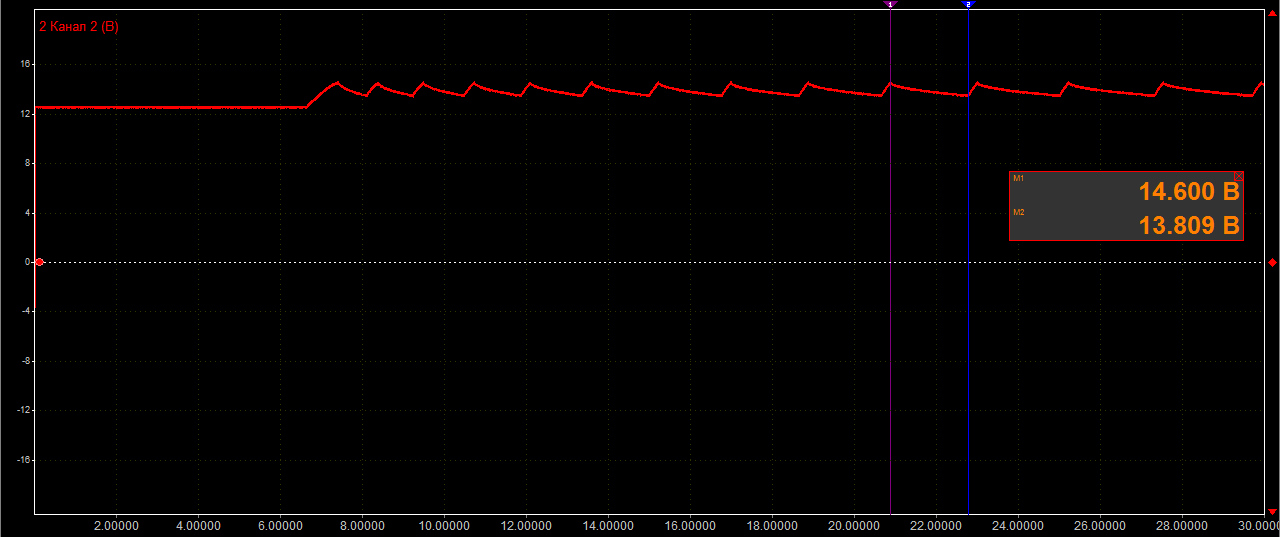

Осциллограмма зарядки аккумулятора Вымпелом 15
